品牌： |
ASLS |
型號： |
小體積雙輸入雙輸出單電源供電光電隔離轉換器 |
| 品牌 | ASLS |
|---|---|
| 型號 | 小體積雙輸入雙輸出單電源供電光電隔離轉換器 |
| 加工定制 | 是 |
雙向直流電源信號隔離轉換器
小體積單輸入單輸出單電源供電光電隔離轉換器
產品概述：

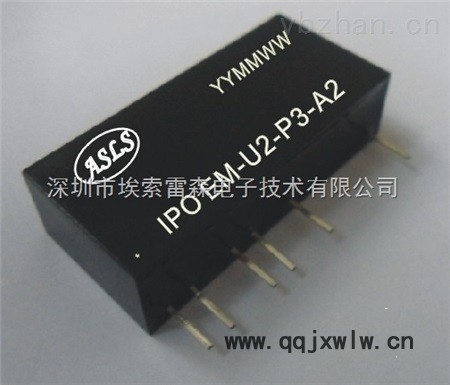

導軌安裝DIN11 IPO OC系列模擬信號隔離放大器是一種將輸入信號隔離放大、轉換成按比例輸出的直流信號混合集成厚模電路。產品廣泛應用在電力、遠程監控、儀器儀表、醫療設備、工業自控等需要直流信號隔離測控的行業。此系列產品內部采用了線性光電隔離技術相比電磁隔離具有更好的搞EMC干擾和空間電磁干擾。此系列產品內部已內置了零點和滿度調節的多圈精密電位器，在現場直接使用就可以實現模擬信號的隔離放大和傳輸。內部采用模塊式結構（如下圖）。
★ 精度等級：0.1級、0.2級。
★ 單電源供電：5VDC，12VDC，15VDC，24VDC±10%單電源供電，電源部分內部增加了反接保護電路
★ 輸入直流信號： 0-75mV/0-2.5V/0-5V/0-10V/1-5V/2-10V/0-±5V/0-±10V/0-±100mV等電壓信號(最大輸入電壓可達1000V)和0-1mA /0-10mA/0-20mA/ 4-20mA等電流信號(最大輸入電流信號可達到1A)
★ 輸出直流標準信號0-75mV/0-2.5V/0-5V/0-10V/1-5V/2-10V等標準電壓信號和0-1mA /0-10mA/0-20mA/ 4-20mA等標準電流信號，具有高帶載能力。
★ 全量程范圍內極高的線性度（非線性度<0.1%）
產品特點：
l 直流電流環隔離工業級工作溫度范圍: -25 ~ +75℃，儲存溫度，-40～+80℃
l 電路結構簡單可靠
l 使用環境：周圍環境中不得有大量灰塵、強烈振動沖擊，以及對元器件有腐蝕的氣體存在，無凝露。
l 克服分散采集、信號傳輸遠距離帶來的回路串擾、強電干擾問題
l 實現模擬信號之間的互相自由連接
l 模擬信號地線干擾抑制
l 克服變頻器帶來的干擾
l 電源、信號：輸入/輸出 3000VDC 三隔離
l 有較強的抗EMC電磁干擾和抑制高頻信號空間干擾特性
產品選型指南：
DIN11 IPO OC - U(A)□ - P□ - U(A)□
1、產品系列：導軌式光電隔離系列
2、產品信號輸入
U1：0-5V | U2：0-10V | U3：0-75mV | U4:0-2.5V | U5：0-±5V |
U6：0-±10V | U7：0-±100mV | U9：1-5V | U10:2-10V | Uz:用戶自定義 |
A1:0-1mA | A2:0-10mA | A3:0-20mA | A4:4-20mA |
|
|
|
|
| Az:用戶自定義 |
3、供電電源
P1：24VDC | P2：12VDC | P3：5VDC | P4：15VDC | PZ：用戶自定義 |
4、產品信號輸出
U1：0-5V | U2：0-10V | U3：0-75mV | U4:0-2.5V | U5：0-±5V |
U6：0-±10V | U7：0-100±m(xù)V | U9：1-5V | U10:2-10V | Uz:用戶自定義 |
A1:0-1mA | A2:0-10mA | A3:0-20mA | A4:4-20mA |
|
|
|
|
| Az:用戶自定義 |
產品技術參數
參數名稱 | 測試條件 | 最小 | 典型值 | 最大 | 單位 | ||
隔離電壓 | DC 1min | 2500 | 3000 |
| VDC | ||
測試電壓 1S | 3000 |
|
| VAC | |||
增益 | 電壓 |
| 1 |
| V/V | ||
電流 |
| 1 |
| mA/mA | |||
非線性度 |
|
| 0.1 | 0.2 | %FSR | ||
精度 |
|
| 0.1 | 0.2 | %FSR | ||
信號輸入 | 電壓 |
| 0 |
| 15 | V | |
電流 |
| 0 |
| 30 | mA | ||
輸入失調電壓 |
|
| 2 | 5 | mV | ||
輸入阻抗 | 電壓 |
| 400 |
|
| KΩ | |
電流 |
|
| 100 | 250 | Ω | ||
信號輸出 | 電壓 |
| -10 |
| 24 | V | |
電流 |
| -20 |
| 20 | mA | ||
負載能力 | 電壓 | Vout=10V |
| 2 |
| kΩ | |
電流 |
| 0 | 350 50 |
| Ω | ||
響應時間 | -3DB
|
| 1 | 200 | mS | ||
信號輸出紋波 | 不濾波 |
| 10 | 20 | mVRMS | ||
溫度飄移 |
|
| 100 |
| ppm/℃ | ||
輔助電源 | 電壓 | 用戶自定義 | 3.3 |
| 24 | VDC | |
功耗 |
|
| 0.5 | 1 | W | ||
工作環境溫度 |
| -25 |
| 85 | ℃ | ||
貯存溫度 |
| -55 |
| 105 | ℃ | ||
重量 |
|
| 75 |
| g | ||
