| 電流 | 直流 |
|---|---|
| 控制方式 | 自動 |
| 驅動形式 | 自動 |
| 用途 | 切割 |
| 頻段 | 高頻 |
| 作用對象 | 金屬 |
| 作用原理 | 其他 |
| 類型 | 切割 |
| 品牌 | ML |
| 型號 | 1545 |
| 加工定制 | 是 |
妙力臺式數控切割機配置單

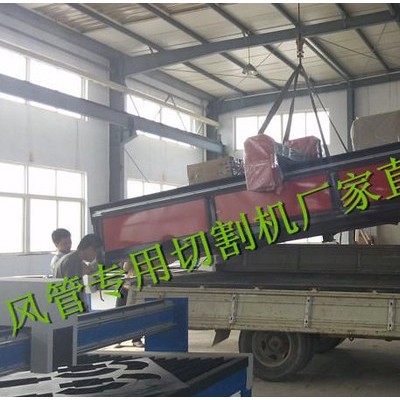

（圖片僅供參考，實際供貨外觀可能會根據客戶方案不同有所變化）
一、特色介紹
該型數控切割機為臺式龍門結構，采用雙邊驅動，慣性小，運行穩定。操作簡單。特別適用于中、薄有色金屬板材、不銹鋼板材和碳鋼板材的自動化切割下料。
◆X軸采用齒輪齒條傳動，Y軸采用齒輪齒條傳動，XY軸運行軌道均采用優質軸承鋼材質的精密直線圓軌，有效地保證了機械運行精度。
◆配置大功率電機、精密細分驅動器，配合精密機械傳動系統，運行速度更快、更穩定，切割效率更高。
（圖片僅供參考）
◆割槍采用氣動調高系統，反應迅速，故障率低，切割時隨鋼板高低不平而自動迅速調整割炬高度，保證切割時割炬與鋼板的距離一致， 從而保證了切割質量。
◆采用了廣受好評的斯達峰SF-2012AH的數控系統，功能強大，操作簡單，操作人員容易培訓，普及率高，從此不用再為買了設備無人能操作而煩惱。
◆獨特斷點、斷電處理，加工過 （圖片僅供參考）
程可以沿軌跡前進、回退，靈活處理
工作方式 | 非接觸式引弧 |
控制方式 | 斯達峰數控切割系統 |
傳動方式 | 齒輪、齒條 |
驅動電機 | 大功率、高細分精密步進電機驅動 |
三、設備基本配置
序 號 | 項 目 | 數 量 | 單 位 | 說 明 |
1 | 主機 | 1 | 臺 | 臺式數控等離子切割機 |
2 | 驅動方式 | 雙邊驅動 | ||
3 | 控制系統 | 1 | 套 | 斯達峰 |
4 | 橫向軌道 | 2 | 根 | ￠20mm精密圓軌 |
5 | 縱向軌道 | 2 | 根 | ￠20mm精密圓軌 |
6 | 橫向傳動 | 1 | 組 | 齒輪齒條 |
7 | 縱向傳動 | 2 | 根 | 齒輪齒條 |
8 | 限位裝置 | 2 | 套 | 機械限位、電子限位各1套 |
9 | 煙塵處理 | 1 | 套 | 軸流風機 |
10 | 等離子電源 | 1 | 臺 | 華遠63A等離子電源 |
11 | 調高裝置 | 1 | 套 | 氣動調高（可選弧壓調高） |
12 | 風管軟件 | 1 | 套 | 專家版 |
加工過程遇到的斷弧、斷電情況。
◆標配煙塵處理系統，切割時不再煙塵滾滾，使操作人員更安于本職工作，在一定程度上避免了操作人員流失。
◆標配華遠63A等離子電源，性能優異、故障率低，使用更安心。
二、主要技術參數（其它規格、配置（圖片僅供參考） 可定做）
型號規格 | YJT1545 | YJT1845 | YJT1860 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
工作臺 | 1500*4500 | 1800*4500 | 1800*6000 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
切割范圍(寬×長)mm | 1300*4000 | 1500*4000 | 1500*5500 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
切割電壓 | 380±10%V AC 50Hz | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
切割方式 | 等離子切割 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
最高速度mm/min | 10000 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
切割厚度(等離子)mm | 專為5mm以下薄板切割優化配置 妙力臺式數控切割機配置單
（圖片僅供參考，實際供貨外觀可能會根據客戶方案不同有所變化） 一、特色介紹
該型數控切割機為臺式龍門結構，采用雙邊驅動，慣性小，運行穩定。操作簡單。特別適用于中、薄有色金屬板材、不銹鋼板材和碳鋼板材的自動化切割下料。 ◆X軸采用齒輪齒條傳動，Y軸采用齒輪齒條傳動，XY軸運行軌道均采用優質軸承鋼材質的精密直線圓軌，有效地保證了機械運行精度。 ◆配置大功率電機、精密細分驅動器，配合精密機械傳動系統，運行速度更快、更穩定，切割效率更高。 （圖片僅供參考）
◆割槍采用氣動調高系統，反應迅速，故障率低，切割時隨鋼板高低不平而自動迅速調整割炬高度，保證切割時割炬與鋼板的距離一致， 從而保證了切割質量。
◆采用了廣受好評的斯達峰SF-2012AH的數控系統，功能強大，操作簡單，操作人員容易培訓，普及率高，從此不用再為買了設備無人能操作而煩惱。 ◆獨特斷點、斷電處理，加工過 （圖片僅供參考） 程可以沿軌跡前進、回退，靈活處理
三、設備基本配置
加工過程遇到的斷弧、斷電情況。 ◆標配煙塵處理系統，切割時不再煙塵滾滾，使操作人員更安于本職工作，在一定程度上避免了操作人員流失。 ◆標配華遠63A等離子電源，性能優異、故障率低，使用更安心。 二、主要技術參數（其它規格、配置（圖片僅供參考） 可定做）
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
