| 加工定制 | 是 |
|---|---|
| 測量精度 | 0.2% |
| 結構型式 | 塑料 |
| 顯示方式 | 4位顯示 |
| 外形尺寸 | 160（mm） |
| 開孔尺寸 | 80（mm） |
| 工作環境 | 0℃~50℃ |
| 輸入信號類型 | 電壓、電流、熱電阻、熱電偶、mV、電位器 |
| 電 壓 | 1V~5V DC，0V~5V DC |
| 品牌 | 啟勵傳感 |

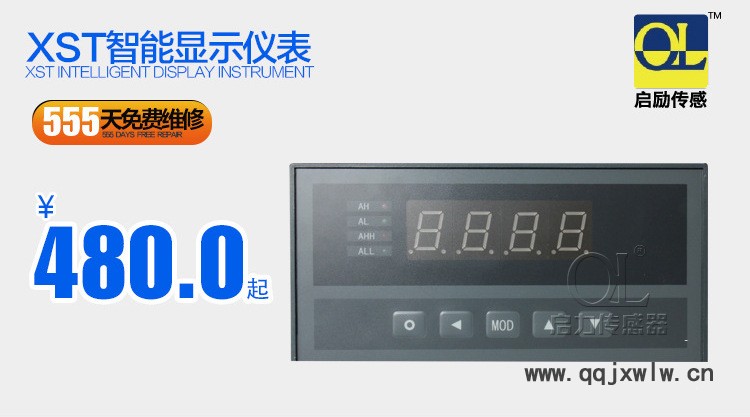

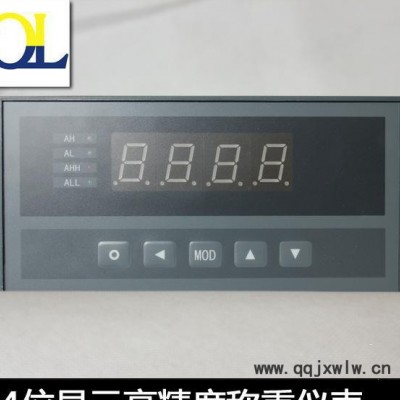

| 型號 | XST稱重顯示儀表 |
1、概述
增強型單輸入通道數字式智能儀表與各類模擬量輸出的傳感器、變送器配合，完成溫度、壓力、流量、液位、成分以及力和位移等物理量的測量、變換、顯示、傳送、記錄和控制。
4 誤差小于0.05%F.S，并具備調校、數字濾波功能，可幫助減小傳感器、變送器的誤差，有效提高系統的測量、控制精度
4 適用于電壓、電流、熱電阻、熱電偶、mV、電位器等信號類型
4 **多可達4點報警輸出，可選擇10種報警方式，報警靈敏度獨立設定。具備延時報警功能，有效防止干擾等原因造成誤報
4 變送輸出可將測量、變換后的顯示值以標準電流、電壓形式輸出供其它設備使用
4 全透明、高速、高效的網絡化通信接口，實現計算機與儀表間完全的數據傳送和控制。獨有的控制權轉移功能使計算機可以直接控制儀表的報警輸出和變送輸出。讀取一次測量數據的時間小于10ms
提供測試軟件，組態軟件和應用軟件技術支持
4 具備帶硬件時鐘的打印接口和打印單元，實現手動、定時、報警打印功能，如果選配智能打印單元，可實現多臺儀表共用一臺打印機
4 多種外形尺寸和面板形式，數碼管顯示，液晶顯示，光柱顯示可以靈活選擇
4 對于非線性信號，并且在訂貨時不能確定其數據，需要在標定時進行修正的情況，可利用儀表的15段折線功能
4 1″~ 12″大屏顯示
增強型單輸入通道數字式智能儀表采用單片機嵌入式組合設計，硬件擴充性強，軟件平臺靈活，可以擴展開關量輸入、定時、程序順序控制等，不局限于標準功能?？砂磳嶋H需要組合，以實現**性能。有些常用非標準功能見11章。
產品說明
4 ★表示產品系列號
4 1：外形尺寸
A：橫式160×80×125 B：96×96×112（W×H×L）
C：橫式96×48×112
4 2：面板形式 H：橫式 F：方形
4 3：顯示方式：
1：測量值（綠色）
2：測量值（綠色）+ 設定值（紅色） 限A型儀表
4 4：輸入信號
E：熱電偶 R：熱電阻或電阻 I： 直流電流
V：直流電壓 M：mV信號 W：電位器
4 5：報警點數量
T0：無報警 T1~T4：1~4點報警 C型儀表限制為3點
4 6：變送輸出
A0：無輸出
A1：電流輸出（4~20）mA、（0~10）mA或（0~20）mA
A2：電壓輸出（0~5）V、（1~5）V
A3：電壓輸出（0~10）V
A4：其它輸出
4 7：外供電源
B0：無外供電源 B1：外供24V DC B2：外供12V DC
B3：外供精密電壓源 B4：外供精密恒流源 B5：其它
4 8：通信接口
S0：無通信接口 S1：RS 232接口 S2：RS 485接口
4 9：儀表電源
V0：85V~265V AC V1：10V~36V DC
4 10：打印功能：
P：帶打印功能，不帶可省略（限A、B型儀表）
P1：帶一體化打印機（限A、B型儀表）
4 11：N表示非標功能。儀表某部分功能已按訂貨要求變更
3、技術規格
3.1 基本技術規格
4 電 源：85V~265V AC，功耗小于7VA；
10V~36V DC，功耗小于5VA；
其它電源規格以隨機說明書為準
4 工作環境：0℃~50℃，濕度低于90%R.H
寬溫范圍的儀表需在訂貨時注明
4 顯示范圍：-19999~45000，小數點位置可設定
4 顯示顏色：測量值綠色，設定值紅色，或按定貨要求
4 顯示分辨力：1/45000
4 輸入信號類型：電壓、電流、熱電阻、熱電偶、mV、電位器
6種，其中
電 壓：1V~5V DC，0V~5V DC 可通過設定選擇
電 流：4mA~20mA，0mA~10mA，0mA~20mA可通過設定選擇
熱電阻：Pt100，Cu100，Cu50，BA1，BA2，G53
可通過設定選擇，測溫范圍不超過400℃
熱電偶：K，S，R，B，N，E，J，T可通過設定選擇
其它輸入信號或分度號需在訂貨時注明
4 基本誤差：小于±0.05%F.S
4 測量分辨力：1/60000，16位A/D轉換器
4 測量控制周期：0.2秒

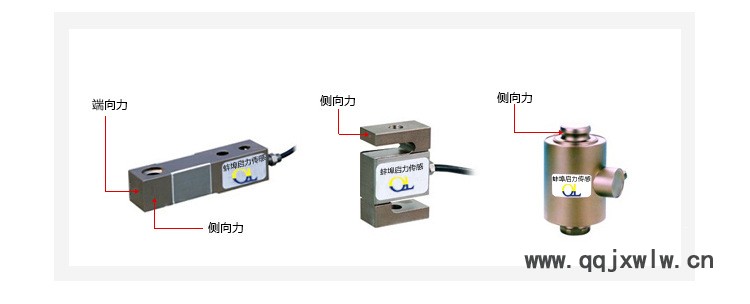

▉ 側向力
-傳感器安裝位置不準確以及熱脹冷縮等原因?qū)е麓嬖谒搅σ鸬?/p>
▉ 故障隱患
-稱量不準，數據緩慢移動，嚴重影響傳感器計量精度

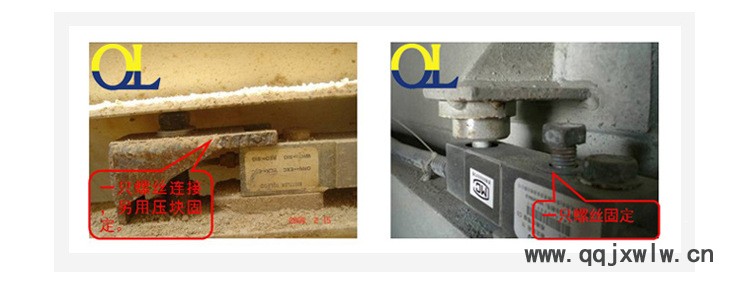

■ 嚴禁在安裝傳感器時，少裝禁錮螺栓。
■ 緊固螺栓旋入安裝孔的深度應≥螺栓螺紋直徑的1.5倍
■ 故障隱患：
-稱量數據緩慢移動，計量精度下降，縮短螺栓、傳感器使用壽命，甚至可能造成安全事故
-螺栓螺紋會拉伸、變形，甚至可能造成安全事故。

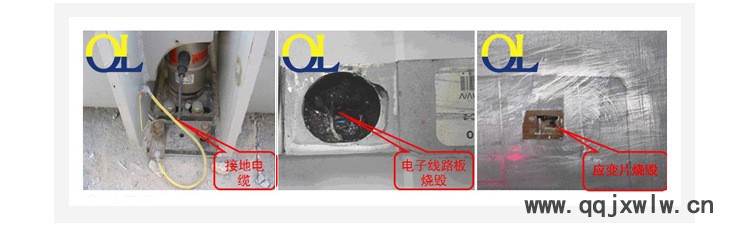

稱重傳感器安裝嚴禁電焊
■ 傳感器安裝時，嚴禁采用電焊方式。
-稱重設備需要電焊時**將傳感器取下與設備分離。
-如傳感器不能與設備分離，電焊前需確保設備有良好接地。
■ 故障隱患：
-如果有大電流通過傳感器會導致內部電路或電子元器件燒毀。
