| 壓力環境 | 常壓 |
|---|---|
| 工作溫度 | 常溫 |
| 零部件及配件 | 閥桿 |
| 口徑 | dn1000 |
| 規格 | dn300,dn400,dn500 |
| 安裝尺寸 | 50～2000mm |
| 標準 | 國標 |
| 材質 | 碳鋼 |
| 公稱通徑 | 50～2000mm |
| 結構形式 | 斜板式 |
| 連接形式 | 法蘭 |
| 流動方向 | 單向 |
| 驅動方式 | 手動 |
| 適用介質 | 空氣 |
| 用途 | 風量調節 |
| 類型(通道位置) | 二通式 |
| 品牌 | 鑫龍 |
| 型號 | 手動 |
| 加工定制 | 是 |

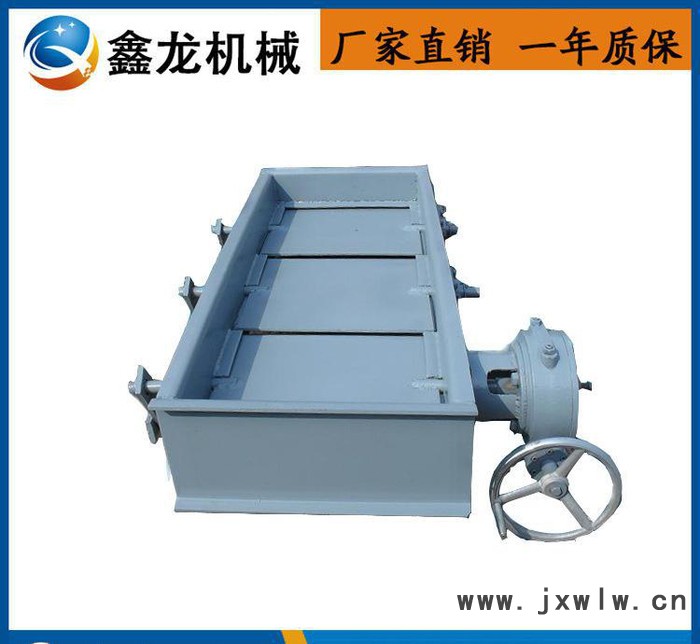

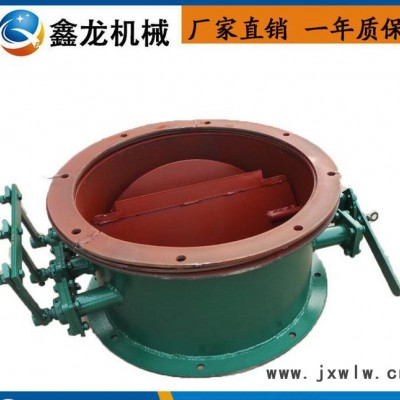

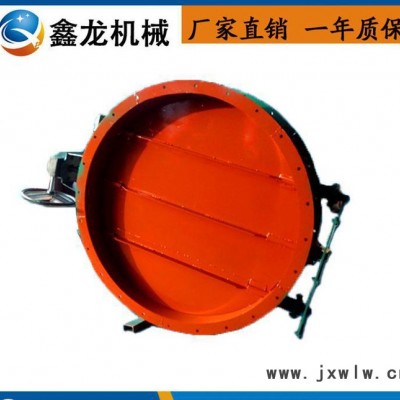

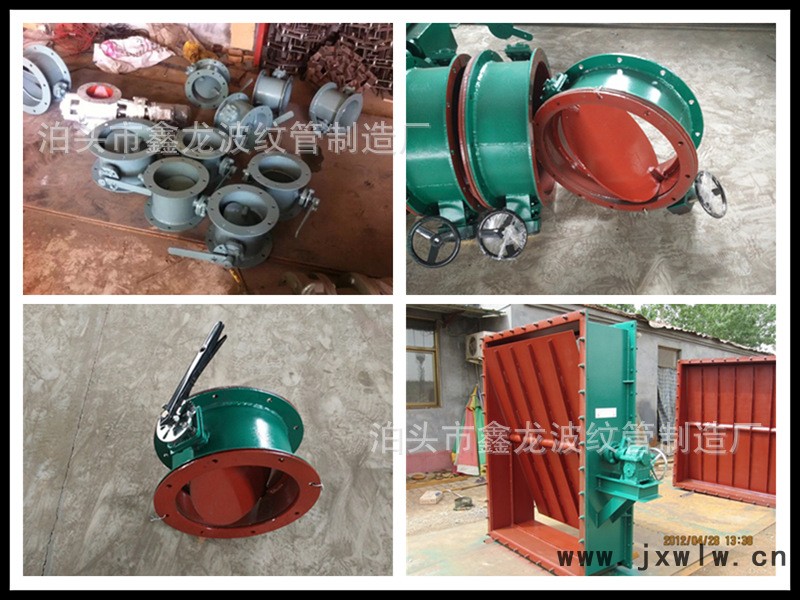

通風蝶閥產品介紹：
通風蝶閥采用與閥體相同材料加工成密封圈，其適用溫度隨閥體選材而定，公稱壓力≤1.0MPa，一般適用于工業、冶金、環保等管道作通風調節介質流量之用。

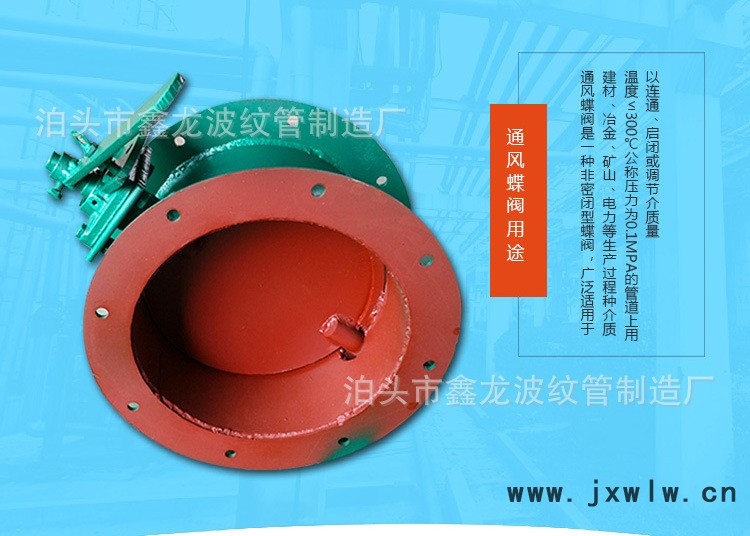

通風蝶閥應用范圍：
通風蝶閥適用溫度隨閥體選材而定，公稱壓力≤1.0MPa，一般適用于工業、冶金、環保、化工、建材、電站、玻璃等行業中的通風、環保工程的含塵冷風或熱風氣體管道中，作為氣體介質調節流量或切斷的管道控制裝置。通風蝶閥在管道中一般應當水平安裝。

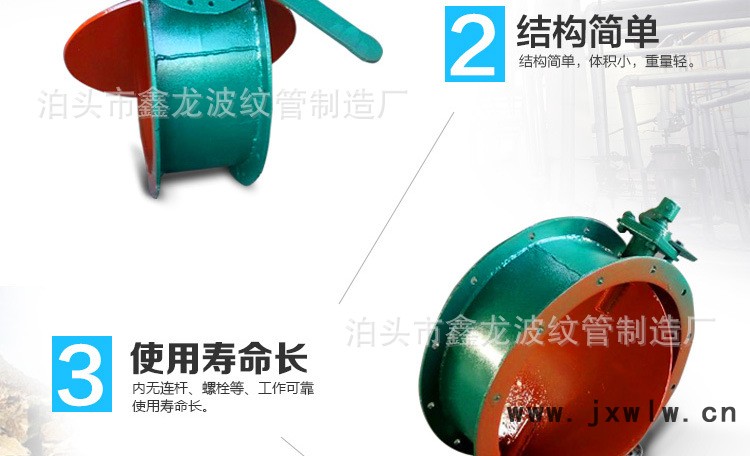

通風蝶閥結構特點：

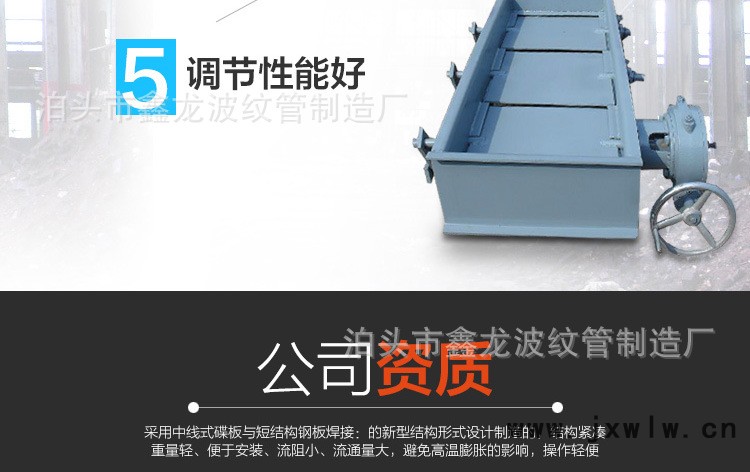

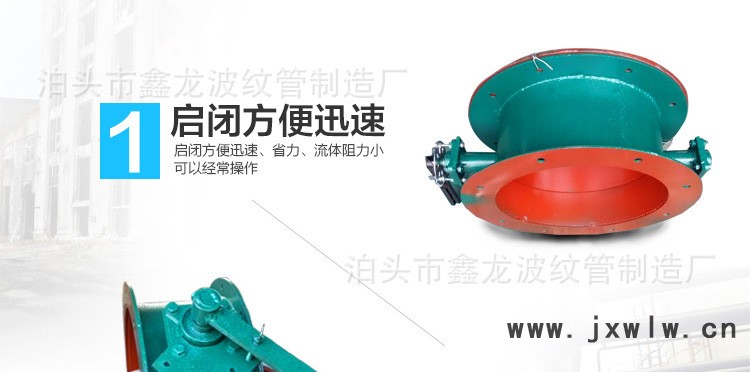

1、通風蝶閥設計新穎、合理，結構獨特，重量輕，啟閉迅速。
2、蝶閥操力矩小，操作方便，省力靈巧。
3、采用適應的材料以滿足低、中、高不同介質溫度其及腐蝕性介質等。
4、內無連桿、螺栓等、工作可靠、使用壽命長，不受介質流向影響
采用標準:
設計標準：GB/T 12238-1989；JB/T8692-1998
法蘭連接尺寸：GB/T9115．1-2000
結構長度：GB/T12221-1989；
壓力試驗：GB/T 13927-1992；JB/T9092-1999

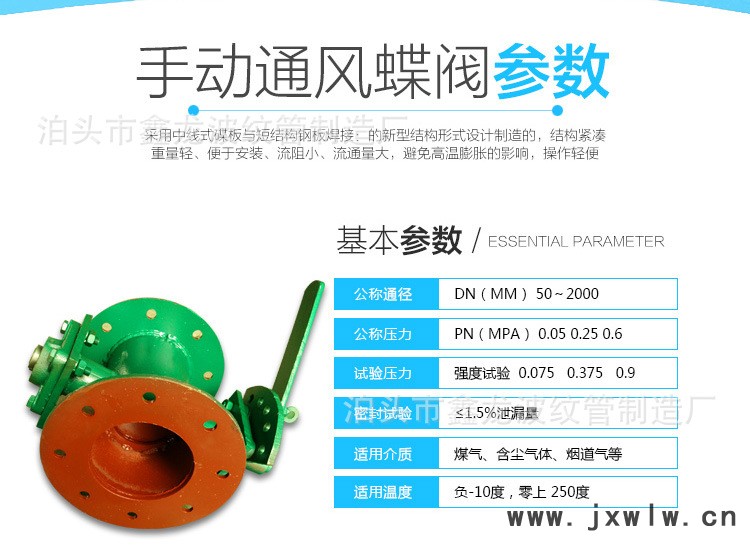

主要技術參數
公稱通徑 ：50～2000DN（mm） 公稱壓力： 0.05 0.250.6PN（MPa）

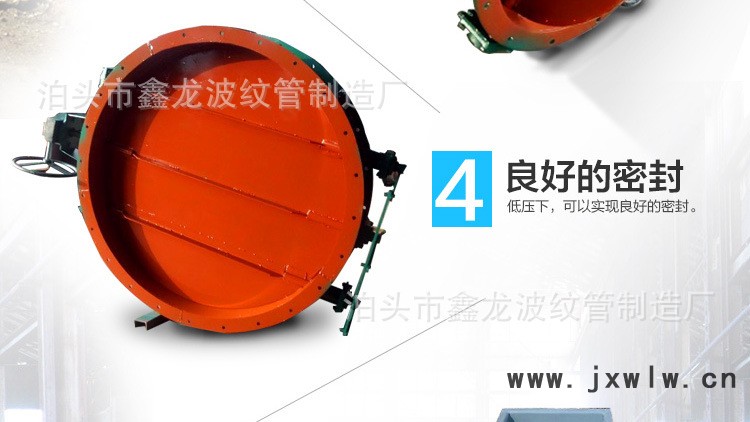

密封試驗：≤1.5％泄漏量
適用介質：煤氣、含塵氣體、煙道氣等
驅動形式：手動、蝸桿蝸輪傳動、氣傳動、電傳動
主要零件的材質
零件名稱：材料
閥體：鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料
蝶板：鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料
密封圈：與閥體相同
閥桿：碳鋼、2Crl3、不銹鋼、鉻鎳鉬鈦鋼
填料：柔性石墨
