| 軸向補償量 | 18-400mm |
|---|---|
| 適用范圍 | 軸向位移的管路 |
| 壓力級別 | 0.25MPa-2.5MPa |
| 壁厚 | 5 |
| 材質 | 不銹鋼 |
| 產地 | 泊頭 |
| 等級 | 一級 |
| 管厚 | 5 |
| 類型 | 軸向型 |
| 連接方式 | 焊接 |
| 特殊功能 | 彈性好 |
| 執行標準 | 國標 |
| 直徑 | 32-1000 |
| 品牌 | 鑫龍 |
| 型號 | NWP |
| 外形分類 | 波紋補償器 |
一、內外壓平衡型波紋補償器產品用途、特點
內外壓平衡(NPB)型波紋補償器又稱旁通壓力平衡型補償器，主要用于補償管系的軸向位移，具有設計簡單，補償量大，無內壓推力等優點，但價格較高。主要應用于口徑較大，壓力較高且固定支架設置不易的直線管系。
二、 適用工況
工稱壓力：0.25MPa、0.6MPa、1.0MPa、1.6MPa、2.5MPa
工作溫度：-50℃ - 420℃
介質：液體、氣體等。
法蘭標準：國標GB、美標ANSI、日標JIS、德標DIN等
三、 結構及材料
1.波紋管：不銹鋼304、316L、321等
2.法蘭、接管：碳鋼、不銹鋼304、316L、321等
3.拉桿螺栓、螺母：碳鋼
四、 安裝注意事項
1、 所通介質氯離子含量≤25PPM。
2、 嚴禁焊渣濺傷波紋管。
3、 必須按產品流向標志安裝。
4、 波紋管兩端必須合理的設置導向支座及固定支座。
5、 不允許用波紋補償器的變形來強行調整管系位置的安裝誤差。
6、 禁止用安裝拉桿或限位拉桿起吊。

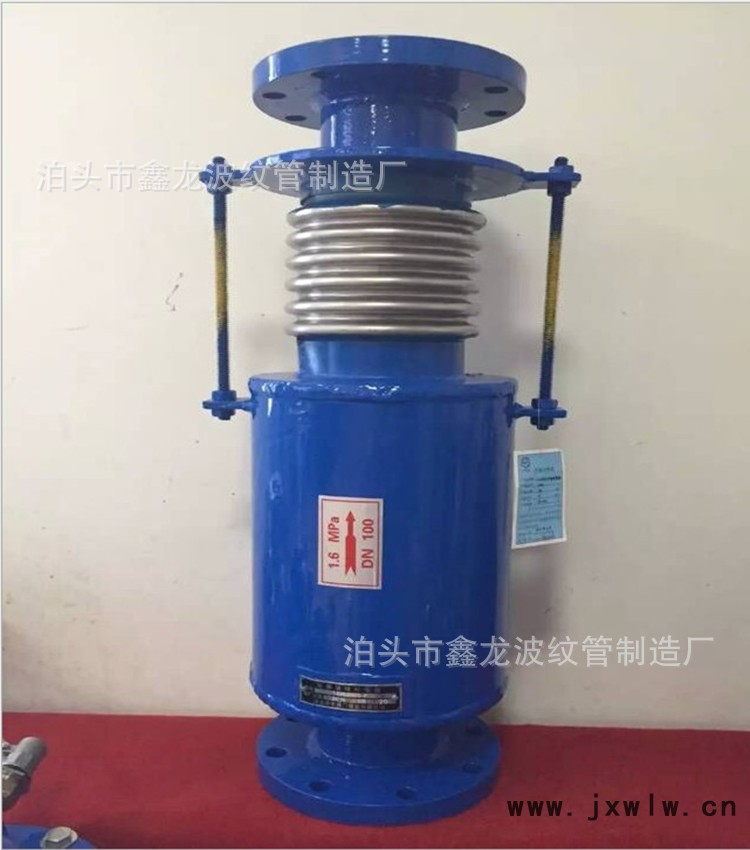

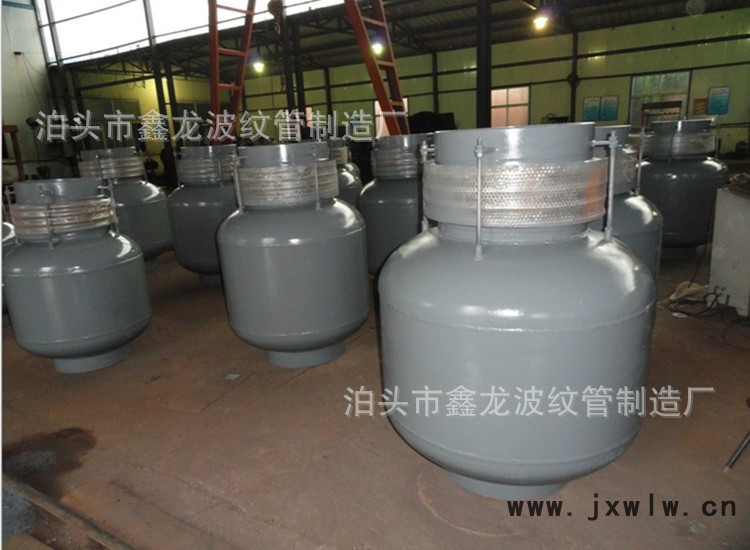

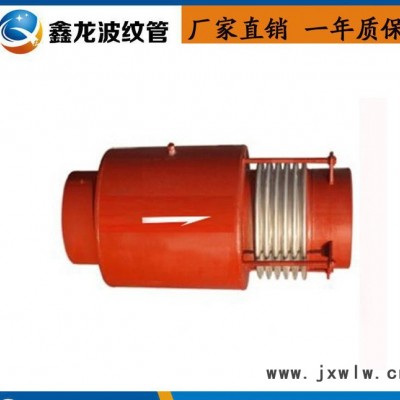

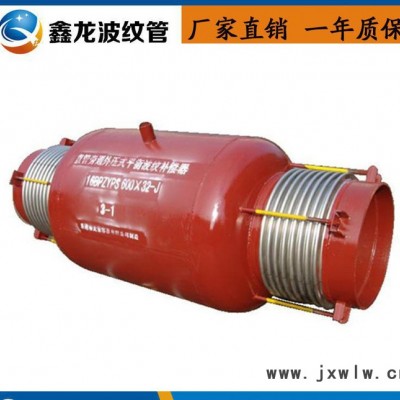

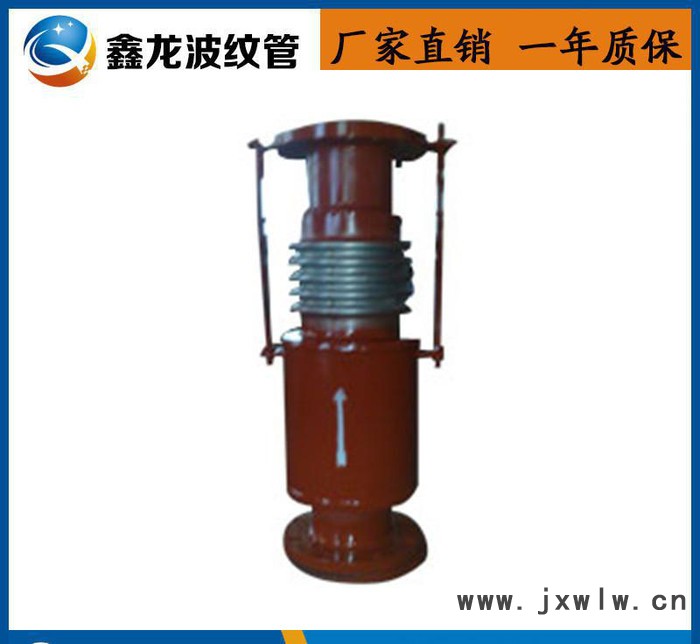

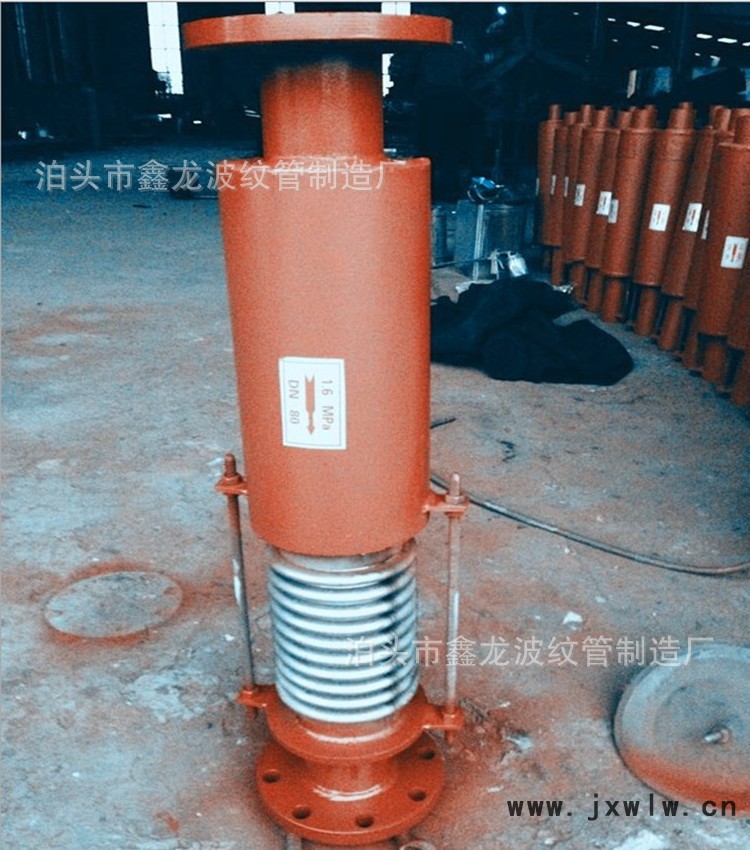

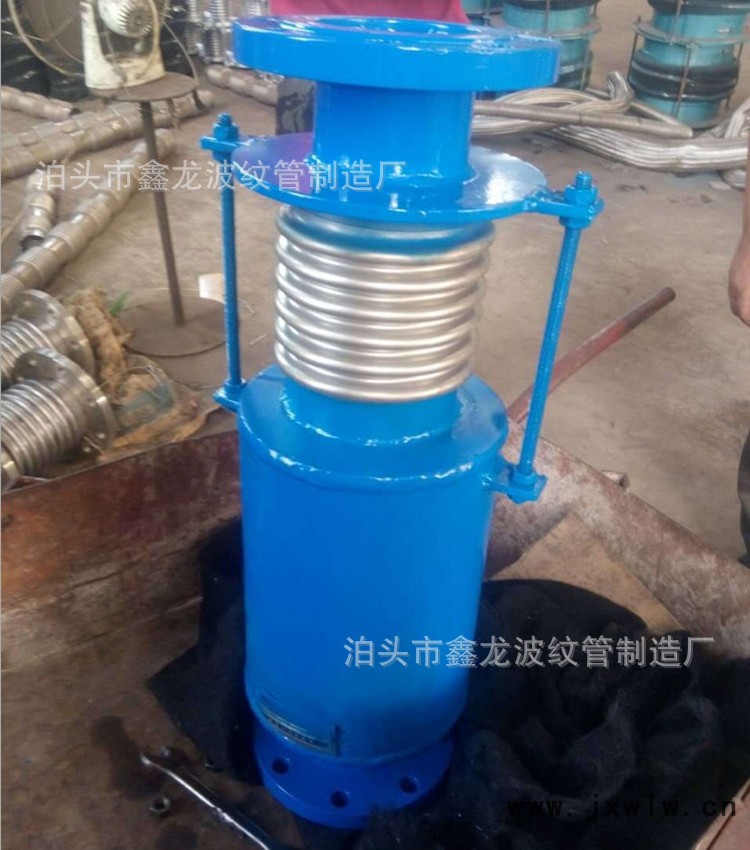

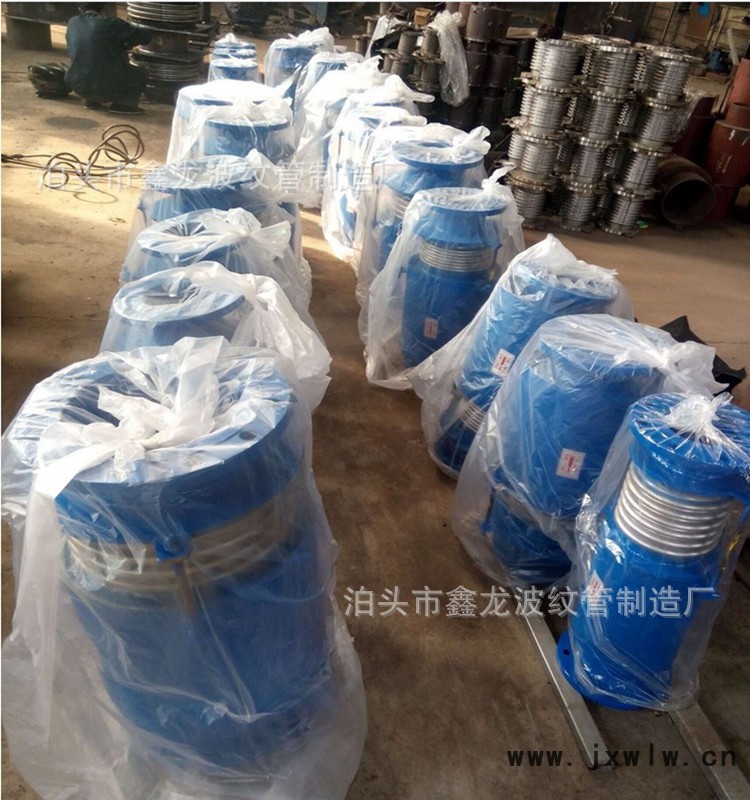

產品展示
