| 測量范圍 | 0-700mm |
| 尺寸 | 775（mm） |
| 精度 | 0.04 |
| 類型 | 拉桿式電子尺 |
| 重量 | 0.36（kg） |
| 品牌 | EISSO |
| 型號 | KTC-700mm |
| 加工定制 | 是 |

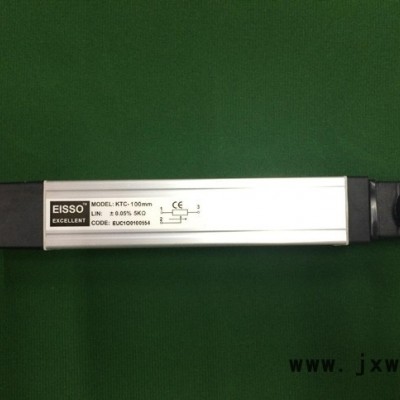

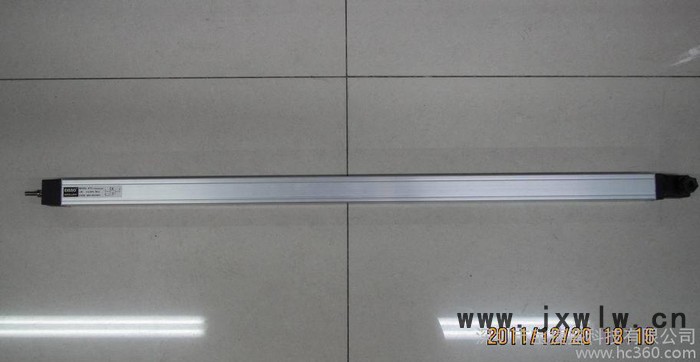

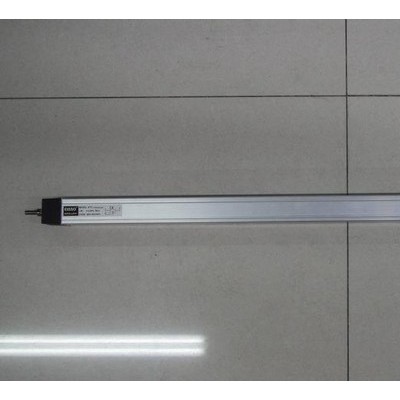

通用KTC拉桿系列直線位移傳感器用于對位移或者長度進行精確測量。測量行程75mm~1250mm，兩端均有4mm返沖行程，線性精度0.1%~0.04%FS，重復精度±0.013mm。傳感器的結構設計保證安裝方便，牢固可靠。外殼進行了陽極處理，外觀靚麗，抗腐蝕，內置導電塑料測量單元，無溫漂，壽命長，保證運行順滑。密封防護等級IP67，DIN430650鍍銀插座，適用范圍廣信號傳輸更穩定，拉桿球具有0.5mm自動對中功能，公司從國外進口的專用線性修刻系統，電阻修刻技術不僅可以滿足您的線性度要求，而且可以根據客戶的要求修刻電阻值的大小。
| Resistive sensors KTC series (Pulling rod) specifications |
KTC (pull rod) series sepcifications (1/2)
| 型號KTC | 75 | 100 | 125 | 150 | 175 | 200 | 225 | 250 | 275 | 300 | 350 | 400 | 450 | 500 |
| 有效行程(A.E)mm | 75 | 100 | 125 | 150 | 175 | 200 | 225 | 250 | 275 | 300 | 350 | 400 | 450 | 500 |
| 電氣行程mm | 76 | 102 | 127 | 152 | 177 | 203 | 228 | 253 | 278 | 304 | 356 | 406 | 457 | 508 |
| 電阻KΩ±10% | 5 |
| 線性度±% | 0.1 | 0.08 | 0.06 | 0.05 |
| 重復精度mm | 0.013 |
| 分辨率 | 無限分辨 |
| 電刷工作電流 | ≤1μA |
| 故障電刷電流 | ≤10mA |
| 最大允許供電 | ≤36VDC |
| 溫度系數 | 10ppm/℃, -40℃～+100℃ |
| 絕緣電阻 | ≥5MΩ,500VDC,線路板與外殼之間 |
| 機械行程mm（尺寸M.T） | 83 | 109 | 134 | 160 | 185 | 210 | 236 | 261 | 286 | 312 | 363 | 414 | 465 | 515 |
| 外殼長度mm（尺寸A） | 139 | 164 | 190 | 215 | 240 | 266 | 291 | 317 | 342 | 368 | 418 | 469 | 519 | 570 |
| 凈重量g | 168 | 190 | 210 | 230 | 250 | 272 | 292 | 312 | 332 | 354 | 398 | 438 | 480 | 522 |
KTC ( pull-rod ) series specification (2/2)
| 型號KTC | 550 | 600 | 650 | 700 | 750 | 800 | 850 | 900 | 950 | 1000 | | | | |
| 有效行程(A.E)mm | 550 | 600 | 650 | 700 | 750 | 800 | 850 | 900 | 950 | 1000 | | | | |
| 電氣行程mm | 559 | 610 | 661 | 712 | 762 | 813 | 863 | 914 | 964 | 1015 | | | | |
| 電阻KΩ±10% | 10 | | | | |
| 線性度±% | 0.05 | 0.04 | | | | |
| 重復精度mm | 0.013 | | | | |
| 分辨率 | 無限分辨 | | | | |
| 電刷工作電流 | ≤1μA | | | | |
| 故障電刷電流 | ≤10mA | | | | |
| 最大允許供電 | ≤36VDC | | | | |
| 溫度系數 | 10ppm/℃，-40℃～+100℃ | | | | |
| 絕緣電阻 | ≥5MΩ,500VDC,線路板與外殼之間 | | | | |
| 機械行程mm（尺寸M.T） | 566 | 617 | 667 | 718 | 769 | 820 | 871 | 922 | 972 | 1022 | | | | |
| 外殼長度mm（尺寸A） | 621 | 671 | 721 | 772 | 822 | 873 | 923 | 974 | 1024 | 1075 | | | | |
| 凈重量g | 564 | 606 | 648 | 690 | 730 | 772 | 812 | 854 | 894 | 936 | | |
本電子尺已通過國際權威機構CE認證，有特殊要求可聯系客服。
