| 重量 | 約24T |
|---|---|
| 主軸垂直度 | ±0.005 |
| 主軸刀柄末端徑向跳動 | ±0.005 |
| 產品類型 | 全新 |
| 控制形式 | 數控 |
| 類型 | 攻絲機,龍門鉆床,深孔鉆床,銑鉆床,組合鉆床 |
| 適用范圍 | 通用型 |
| 外形尺寸 | 3650*3700*3000 |
| 主電機功率 | 18.5kw |
| 主軸轉速范圍 | 30~6000 |
| 是否庫存 | 否 |
| 適用行業 | 通用 |
| 布局形式 | 臥式 |
| 作用對象材質 | 金屬 |
| 鉆孔直徑范圍 | Φ1-Φ60 |
| 軸數量 | 三軸 |
| 主軸孔錐度 | BT50 |
| 品牌 | 索隆 |
| 型號 | ZORO2020重型 |

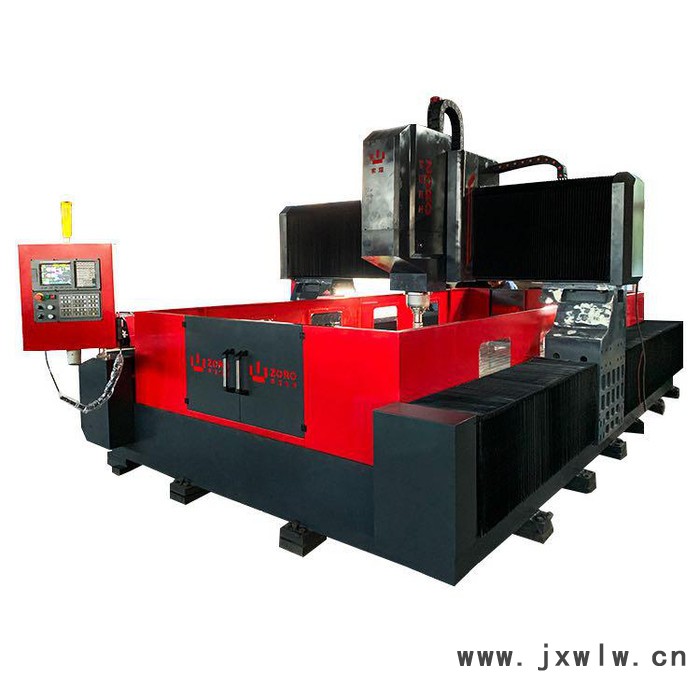

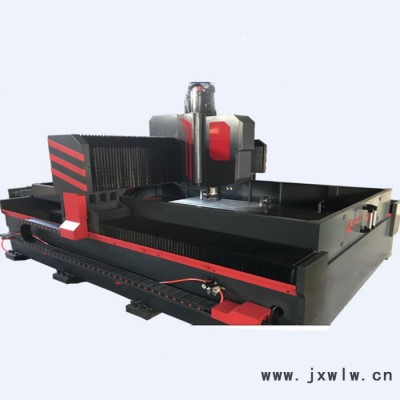

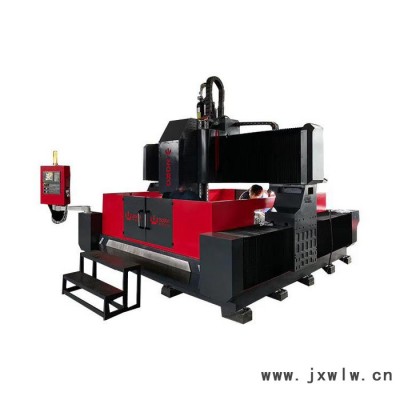

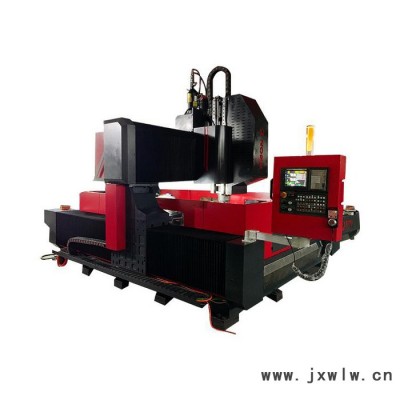

索隆鉆銑床主要用于板/結構件類零件的鉆孔、倒角、攻絲、輕銑。
設備用途：
索隆數控龍門鉆銑床系列主要用于平板、法蘭、盤類、環件等厚度在范圍內工件的鉆孔加工。可在單質材料零件及復合材料上實現鉆通孔、盲孔。機床加工過程數字控制，操作十分方便。能實現自動化、高精度、多品種、大批量生產。
設備結構：
本設備主要有工作臺、移動式龍門、移動滑鞍、鉆銑削動力頭、自動潤滑裝置、防護裝置、循環冷裝置、數字控制系統、電氣系統等組成。滾動硬軌副支撐和導向、絲杠副驅動，機床具有較高的定位精度和重復定位精度。
1、床身工作臺：
床身系整體式鋼結構件，二次回火處理精加工，動靜剛性具佳，不變形。工作臺面采用鑄造結構，平面上有精加工布局合理的T型槽，用于裝夾工件。驅動系采用AC伺服電機和滾珠絲杠副雙側驅動，使龍門作X軸方向移動。床身底面上分布有可調螺栓，可以方便地調整床身工作臺的水平。
2、移動式龍門：
移動式龍門為灰鐵250鑄造加工，在龍門前側安裝有兩條承載力的滾動直線導軌副。并在上方安裝有一條承載力的滾動直線導軌，一套滾珠絲杠副及一臺伺服電機，使動力頭滑板作Y軸方向移動，動力頭滑板上均安裝鉆削動力頭。龍門的移動是由伺服電機通過聯軸器帶動滾珠絲母在滾珠絲杠上的旋轉來實現。
3、移動滑鞍：
移動滑鞍系鑄鐵結構件、滑鞍上安裝有兩條承載力的數控硬軌滑臺和一套滾珠絲杠副及一臺高行星減速機聯接伺服電機，驅動鉆削動力頭作Z軸方向移動，可實現動力頭快進、工進、快退、停止等動作。具有自動斷屑、退屑、暫停功能。
4、鉆削動力頭：
鉆削動力頭采用專用伺服主軸電機，通過齒形同步帶減速增加扭矩帶動專用主軸，主軸采用前三后二式五列日本角接觸軸承實現無級變速，主軸配置氣動換刀系統，使更換快捷方便，進給為伺服電機和滾珠絲杠驅動。X、Y軸能夠聯動，采用半閉環控制，能夠?qū)崿F(xiàn)直線、圓弧插補功能。主軸端為BT40錐孔，配有意大利羅托福斯高速旋轉接頭，可使用高速U鉆中出水。
5、自動潤滑裝置及防護裝置：
本機床配有原裝容積式分壓自動潤滑裝置，可以對各處導軌、絲杠、齒條等運動副進行自動潤滑，死角，保證機床使用壽命。機床X軸、Y軸均配備防塵防護罩，工作臺四周安裝有防水濺擋板。
6、控制采用北京凱恩帝數控鉆床專用系統，電機采用高精度決對值系列伺服電機驅動，配備RS232接口和彩色顯示屏，中文操作界面，可現場/外部USB輸入。為了確保機床的可靠性，關鍵件均采用品，見件目錄
6.1.具備斷屑功能，可在人機界面上設定斷屑時間和斷屑周期。
6.2.具備提刀功能，可在人機界面上設定提刀高度，鉆削到此高度時，鉆頭快速提起至工件上方，然后甩屑，再快進至鉆削面并自動轉換為工進。
6.3.集中式操作控制箱及手持單元，采用數控系統，為方便編程、存儲、顯示和通訊，操作界有人機對話、誤差補償、自動等功能。
6.4.設備具備加工前孔位預演和復檢功能，操作十分方便。
| 型 號 | ZORO-2000*2000 | |
| 可加工工件尺寸 | 長×寬 | 2000*2000 |
| 可加工工件厚度 ） | 400 | |
| 垂直滑枕式鉆削動力頭 | 數量（個） | 1 |
| 主軸錐孔 | BT50 | |
| 鉆孔直徑 | Φ1-Φ60 | |
| 攻絲直徑 | M3-M36 | |
| 主軸轉速（r/min） | 30~6000 | |
| 伺服主軸電機功率 | 18.5 | |
| 主軸下端面到工作臺距離（mm） | 400-800mm | |
| 動力頭橫向移動（X軸） | 橫向行程 | 3000 |
| 橫向移動速度（m/min） | 0~9 | |
| 橫向移動伺服電機功率 | 2.4*1 | |
| 龍門縱向移動（Y軸） | 進給行程 | 3000 |
| 進給移動速度（m/min） | 0~9 | |
| 進給伺服電機功率 | 2.4*2 | |
| 垂直滑枕進給運動（Z軸） | 行程 | 400 |
| 移動速度（m/min） | 0~4 | |
| 伺服電機功率 | 2.4*1 | |
| 刀庫 | 機床后側直排刀庫（把） | 8 |
| 機床外形尺寸 | 長×寬×高 | 3650*3700*3000 |
| 三軸定位精度 | X/Y/Z/A/B/C | ±0.04/300mm |
| 三軸重復定位精度 | X/Y/Z/A/B/C | ±0.02/300mm |
| 毛重 | （約）24T | |
主要部件目錄:
| 名稱 | 品牌 | 產地 |
| 直線導軌、方軌滑塊 | 45#/CSK/上銀/方軌/法蘭滑塊 | 中國 |
| 滾珠絲杠 | Φ5010/TBI/滾珠絲杠 | 中國 |
| 數控系統 | 凱恩帝 | 中國北京 |
| 絕度值伺服電機及驅動器 | 凱恩帝 | 中國北京 |
| 伺服主軸電機 | 凱恩帝 | 中國北京 |
| BT50 機械主軸 | 德鈉姆主軸/角接觸軸承 | 合資 |
| 氣動打刀缸 | 亞德客 | |
| 同步帶 | 伏龍8M*50 | 合資 |
| 其他主要電氣元件 | 歐姆龍/施耐德/德力西 |
|
| 手持遙控盒 | 凱恩帝 | 合資 |
| 容積式自動潤滑系統 | 滬潤 | |
| 高柔線纜 | 易初 | 國產 |
1、以上配套廠商為本公司定點供應商，遇有特殊情況供應不上時，雙方協商經甲方書面同意，可采取同級產品替代，但質量標準不低于上述供應商。
2、具體配置也可根據用戶需求做相應調整。
售后服務：
1、本公司對售出設備實行一年保修，終身有償維修服務。
2、在設備安裝調試一年保修期內，供方對設備出現的各類非人為造成的故障及時免費提供維修服務，對非人為造成的各類零件損壞及時免費更換。設備保修期外發生的故障實行適當收費修理。
3、設備在使用過程中出現任何故障，若電話溝通不能解決，供方將隨即安排售后人員，省內24小
