| 產地 | 江蘇南京 |
|---|---|
| 類型 | 儲運設備 |
| 容積 | 1000m3 |
| 適用物料 | 酸堿、液堿**** |
| 品牌 | 申江 |
| 型號 | AL1402 |

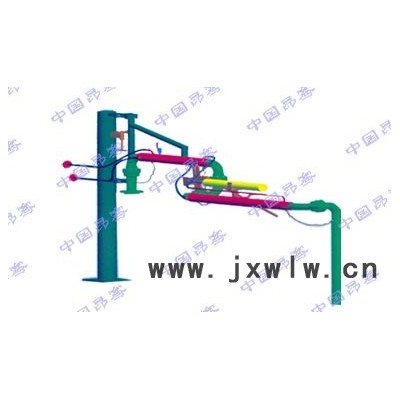

【AL1402型頂部裝車鶴管 】基本參數：
名稱：陸用頂部裝車鶴管
型號：AL1402
口徑：DN25—DN500
材質：碳鋼、不銹鋼、襯四氟、16Mn、鋁等
設計溫度范圍：-196～+180℃；
設計壓力：-0.08～4.0MPa
型式：頂部敞開式裝車，若粘稠度高的介質可采用伴熱（蒸汽伴熱或電伴熱）
操作方式：手動
其他：可配防溢位防靜電報警器。
輕芳烴裝車鶴管：
1 型號：AL1412 DN80/50
2 設備主要部件：立柱、4個GAS型旋轉接頭連接的液相管道系統、由軟硬管結合組成的氣相管道系統、垂管、密封帽、接管法蘭（氣、液相）、彈簧缸外臂平衡及鎖緊機構、內臂鎖緊機構、聲光液位報警、導靜電帶等；
3 數量：4臺(右旋2臺,左旋2臺)；
4 口徑：DN80/50
5 輸送介質：輕芳烴；
6 介質溫度：40℃常溫；設計溫度：-19~+100℃
7 介質壓力：0.3Mpa；設計壓力：1.0MPa；
8 接管法蘭標準：GL150, HG/T20615,WM,RF；
9 材質要求：管道材質：20#,垂管材質：鋁。
10 汽車裝車鶴管現場參數：
棧臺高度：3200mm;
立柱與槽車中心距：2500mm；
立柱中心站臺邊緣距：250㎜；
罐車接口高度：2600㎜~3800㎜；
汽車漂移范圍：見附包絡線圖；
接口法蘭距棧臺高度：1200㎜.
重芳烴裝車鶴管：
1 型號：AL1402 DN80
2 設備主要部件：立柱、4個GAS型旋轉接頭連接的管道系統、垂管、接管法蘭、夾套伴熱系統、彈簧缸外臂平衡及鎖緊機構、內臂鎖緊機構、聲光液位報警、導靜電帶等；
3 數量：2臺(右旋1臺,左旋1臺)；
4 口徑：DN80
5 輸送介質：重芳烴；
6 介質溫度：80℃；設計溫度：-19~+150℃
7 介質壓力：0.3Mpa；設計壓力：1.0MPa；
8 接管法蘭標準：GL150, HG/T20615,WM,RF；
9 材質要求：管道材質：20#,垂管材質：鋁。
10 汽車裝車鶴管現場參數：
棧臺高度：3200mm;
立柱與槽車中心距：2500mm；
立柱中心站臺邊緣距：250㎜；
罐車接口高度：2600㎜~3800㎜；
汽車漂移范圍：見附包絡線圖；
接口法蘭距棧臺高度：1100㎜
