| 包裝 | 木箱 |
|---|---|
| 覆膜寬度 | 600mm |
| 覆膜速度 | 0～3M/min |
| 類型 | 覆膜機 |
| 外形尺寸 | 約L2550㎜(含輸送線)×W1085㎜×H1300㎜ |
| 新舊程度 | 全新 |
| 品牌 | 正凱機電 |
| 型號 | ZKFL-600 |
| 加工定制 | 是 |

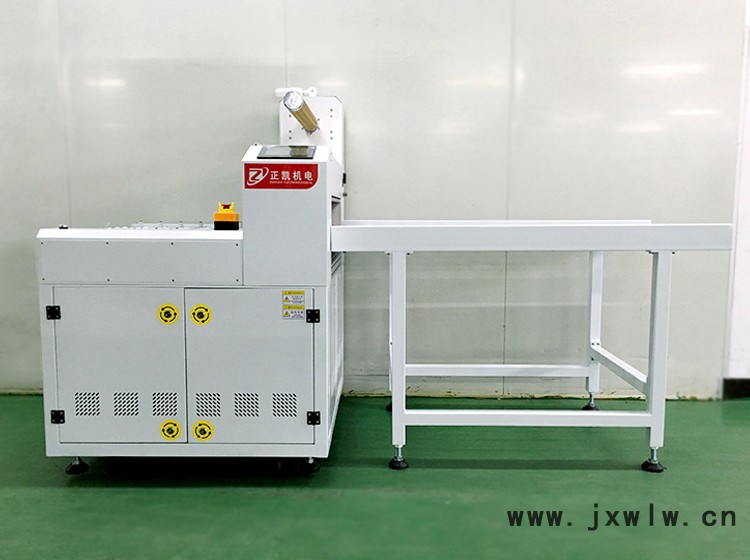

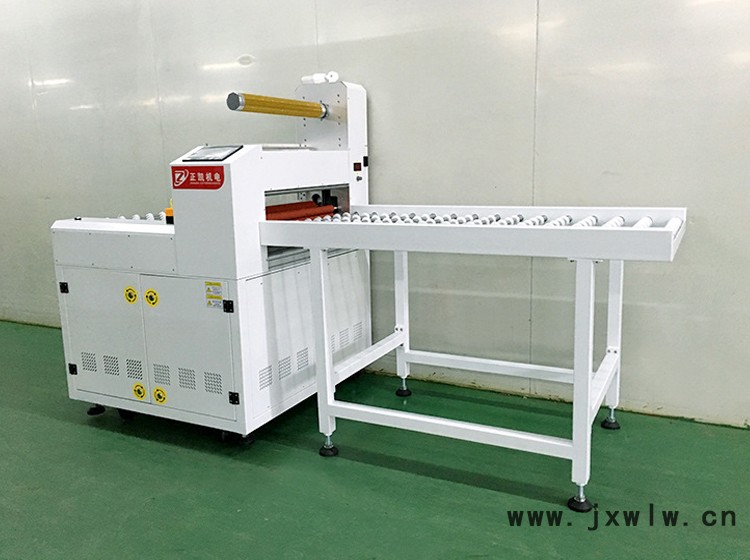

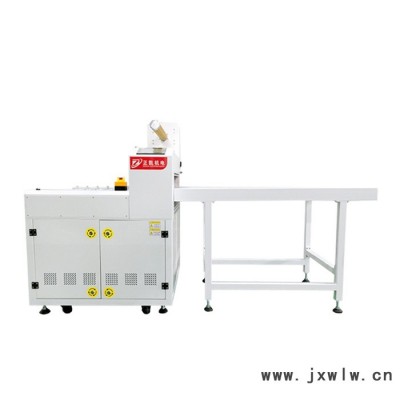

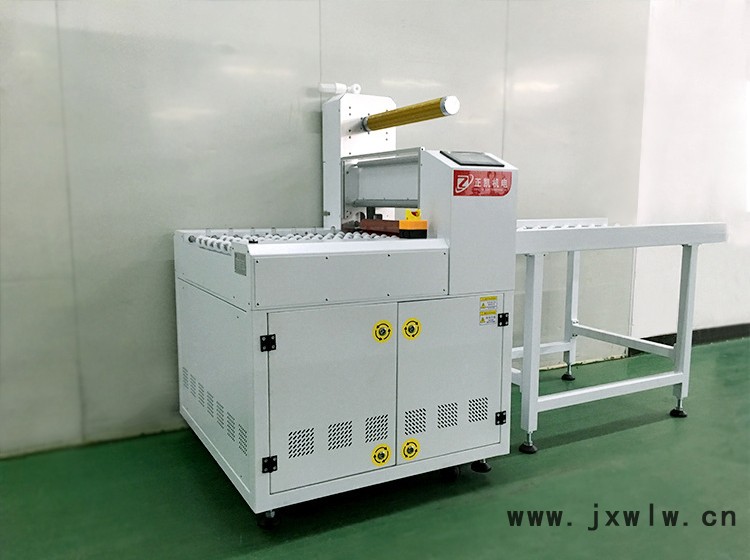

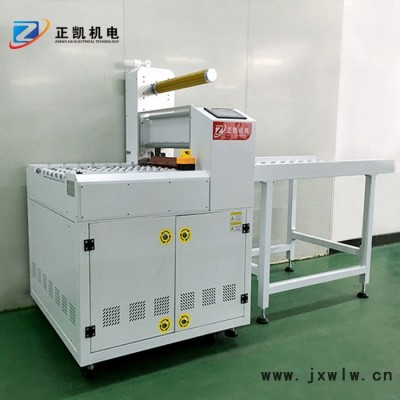

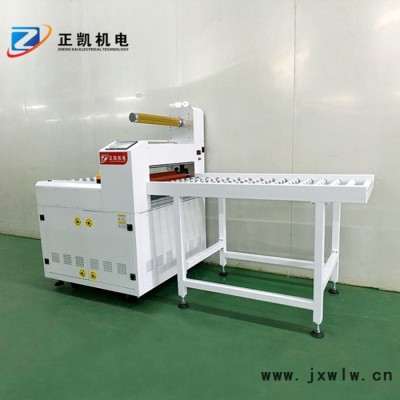

一、設備概述
自動覆膜裁切機用于ITO膜印刷銀路經IR爐固化后，將材料自動覆上保護膜并
裁切成單片?？捎行У墓?jié)省原材料的浪費，減少人工操作。
二、設備規格以及主要技術指標◆生產能力
1.產 量：根據裁切長度而定
2.裁切尺寸：長度：200～9999mm
寬度：200～600mm
材料厚度：T=0.1～1mm
3.膜尺寸：寬度：600mm
厚度：15～76μm
直徑：￠160~250mmMAX
4.覆 膜：覆膜偏移量：±2mm
覆膜速度: 0～3M/min
5.產品要求：產品曲翹度（600mm×600mm）：10mm以內。
外觀要求：目視無氣泡、無劃傷、無壓痕。
6.傳送面高度: 850mm±20mm
◆主要組成機構
1.整列機構：定位檢測光電檢測到材料后，輸送馬達暫停輸送，
整列馬達通過同步帶驅動兩側擋料柱同時往輸送中
心靠攏。整料寬度300-600㎜,依據材料寬度人機設定。
2.卷料固定：Φ3寸氣脹軸固定，與磁粉制動器配合，可控制氣脹軸扭力。
3.覆膜機構：固定在氣脹軸上的材料經過上覆膜滾輪向下繞并覆
在材料上。上下兩組滾輪采用包膠硬度70°制作，包膠輪接觸材料表面避免
包膠后起泡。上覆膜輪可通過兩組氣缸帶動其升降，行程為30㎜，方便穿膜。
4.裁切機構:直流馬達配合刀片左右橫向移動切斷保護膜,裁切下方配有真空吸附平臺，防止裁切時材料位移。
5.出料輸送線: 裁切完成后的產品流入1.5米長的輸送機上,進入下一個工位。
6.控制系統：PLC配合人機界面，操作界面直觀簡單。
7.保護膜前后兩邊均預留5～10mm余量，防止刀片切傷產品。

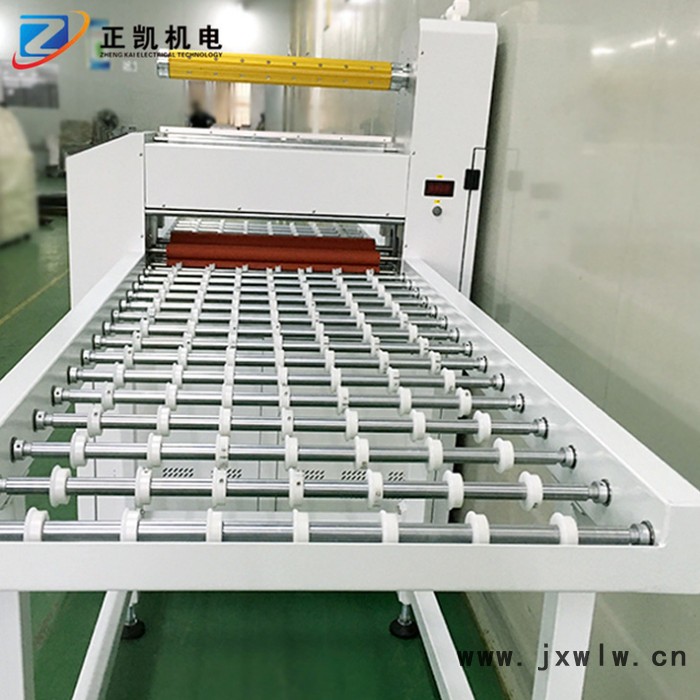

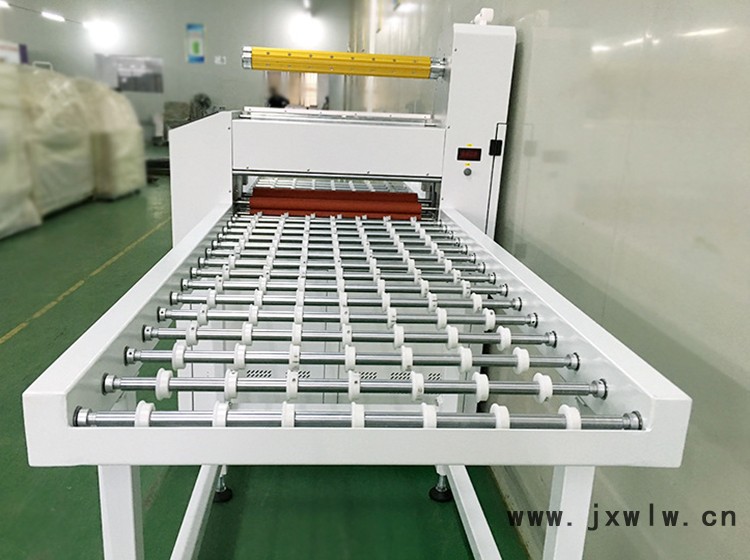

8.入料采用枚葉式UPE輸送滾輪傳送，裝有檔料定位裝置，用于
防止材料沖過定位線，導致材料片與片間隔不準。
9.覆膜位安裝防靜電消除棒一組。
◆Utility
1.電力：AC380V 三相 50HZ 1KW
2.空氣源：5～7kg/c㎡
3.空氣量：30～40L/Min
4.機臺尺寸：約L2550㎜(含輸送線)×W1085㎜×H1300㎜
